Регулировочные анкеры: конструкция, монтаж и особенности выбора

Натуральная древесина — один из самых востребованных строительных материалов, активно использующийся при строительстве загородных домов и бань. Это экологически чистый, доступный и распространенный в наших широтах материал, обладающий целым рядом преимуществ — от эстетичного внешнего вида и простоты в обработке до высокого уровня тепло- и шумоизоляции.

Как и любой другой строительный материал, не лишена древесина и недостатков, и один из них — усушка, т.е. сокращение габаритных размеров и общего объема за счет уменьшения содержащейся в дереве влаги.

Постепенная усадка — это естественный процесс, свойственный любым деревянным домам и баням. При этом усадку можно разделить на два параллельно идущих друг другу процесса — осадку дома по высоте и уменьшение бревен в диаметре. В зависимости от нагрузки, а также от породы древесины, используемой при строительстве, усадка может составлять до 7% общей высоты стены.

Так чем же так страшна усадка? Если при строительстве дома заранее не закладывать пространства над оконными проемами и дверными косяками, а также не использовать специальный крепеж, позволяющий компенсировать усадку, это может негативно сказаться на прочности и долговечности сооружения. Так, например, стекла могут треснуть из-за высокой нагрузки, крыша может дать течь и даже сам дом может деформироваться.

Ранее мы уже говорили об одном из видов перфорированного крепежа, применяющегося для компенсации усадки древесины — скользящих опорах для стропил. В этой статье мы продолжим эту тему и поговорим о не менее значимом виде крепежа — регулировочных анкерах.

Конструкция и основные особенности

Регулировочный анкер — это вид перфорированного крепежа, использующийся для регулировки по уровню или компенсации усадки выносных деревянных конструкций. Анкер устанавливается под основание колонн или под стропильную ногу на опорный брус и под балку.

Конструктивно анкер состоит из регулировочного анкера, двух пластин (опорной и ответной) с перфорацией для крепления к деревянному основанию и специальной регулировочной гайки. Именно при помощи последней осуществляется смещение ответной пластины, что позволяет компенсировать усадку.

Для изготовления регулировочных анкеров используются высокопрочные марки углеродистой или легированной стали, а так как анкер часто используется на открытом воздухе, на изделие наносится дополнительное цинковое покрытие, обеспечивающее надежную защиту от коррозии.

Регулировочные анкеры редко отличаются друг от друга конструктивно, но имеют довольно широкий размерный ряд. Отличаются они как размером крепежных пластин, так и длиной и толщиной анкерного болта. Стандартный диаметр анкерного болта обычно варьируется от М20 до М30 (диаметр метрической резьбы), а его длина — от 100 до 300 мм. Пластины же обычно имеют размеры 100х100 или 150х150 мм.

Регулировочные анкеры используются в местах, наиболее подверженных деформации в процессе усадки древесины. Одним из таких уязвимых мест является узел, служащий опорой для фундаментной конструкции. Так анкер часто используется при монтаже регулируемого пола. Это позволяет сохранить поверхность пола горизонтально-ровной даже после сильной усадки.

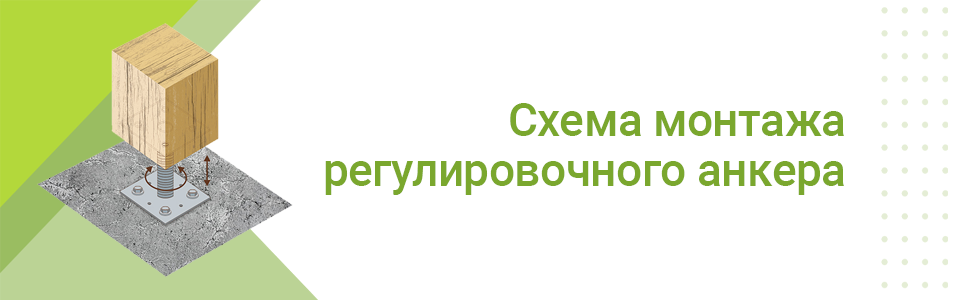

Монтаж регулировочного анкера

Монтаж регулировочных анкеров отличается простотой и не требует использования специальных инструментов. Установка анкера происходит следующим образом:

• Опорная (неподвижная) пластина анкера при помощи саморезов, шурупов или анкеров прикручивается к основанию так, чтобы резьбовая шпилька была расположена строго вертикально.
• В месте крепления ответной (подвижной) пластины высверливается отверстие достаточной для входа в него шпильки глубины.
• На резьбовую шпильку накручивается регулировочная гайка так, чтобы конец шпильки через ответную пластину входил в просверленное отверстие.
• Ответная пластина крепится к балке при помощи шурупов или саморезов.

Использование регулировочного анкера

По мере усадки дома ответную пластину анкера постепенно опускают по высоте — отвинчивая регулировочную гайку.

В первый год, т.е. в период максимально интенсивной усадки, регулировать положение ответной пластины следует примерно раз в 2-3 месяца. При этом важно не отвинчивать гайку «прозапас», т.е. не опускать ее ниже текущего уровня усадки.

Обычно в течение первого года усадка дерева составляет от 7 до 9 см. Далее начинается менее интенсивная, но все еще требующая компенсации стадия усадки, которая длится до трех лет. Важно все это время оставлять доступ к регулировочному анкеру открытым. Для декорирования образовавшегося зазора можно использовать специальные кожухи, подбирающиеся под цвет используемого дерева.

Преимущества и особенности выбора регулировочного анкера

Регулировочный по высоте анкер — незаменимый крепеж при строительстве любого деревянного дома. Он способен компенсировать деформацию дома, вызванную естественной усадкой древесины, выдерживает большие нагрузки и дает возможность регулировать высоту даже по истечении долгого времени.

Выбирая регулировочный анкер, следует обратить внимание на диаметр используемых бревен, а также их вес. Так для одноэтажных деревянных домов обычно достаточно небольших анкеров с диаметром шпильки М20 и сторонами пластин 100х100 мм. Для тяжелых и многоэтажных конструкций из бревен большого диаметра же необходимо использовать анкеры с диаметром стержня 24-30 мм и пластинами размером 150х150 мм.

Для повышенных нагрузок также рекомендуется использовать анкеры с укрепленными пластинами — толщиной до 20 мм (толщина пластин обычных регулировочных анкеров составляет 4-10 мм).

Длину резьбовой шпильки анкера следует подбирать исходя не только из размера, но и из породы используемой древесины, т.к. для каждой породы свойственны свои показатели усадки. Самыми универсальными же являются анкеры высотой 150-200 мм.
